Hak Holowniczy w Mercedesie: Kompleksowy Proces Montażu z Punktu Widzenia Warsztatu

Montaż haka holowniczego w Mercedesie-Benz to nie jest zwykła "dodatkowa usługa". To precyzyjna operacja inżynieryjna, wymagająca głębokiej znajomości konstrukcji tych pojazdów, ich elektroniki (zwłaszcza systemu CAN Bus) oraz homologacji. Jako warsztat specjalizujący się w merce Mercedes Benz codziennie widzimy konsekwencje nieprawidłowych instalacji: od błędów systemowych po poważne uszkodzenia. Ten artykuł to instrukcja techniczna "od środka" – pokażemy, jak powinien wyglądać prawidłowy, bezpieczny i zgodny z fabrycznymi standardami montaż haka w Mercedesie. Skupimy się na kluczowych etapach, pułapkach i parametrach, które decydują o trwałości i funkcjonalności. Jeśli planujesz taki montaż, zrozumienie tych procesów pomoże Ci uniknąć kosztownych błędów.

Przygotowanie Pojazdu i Kluczowa Diagnostyka Przedmontażowa (H2)

Sprawdzenie Wersji Wyposażenia i Systemu CAN

Pierwszy krok to odczyt pełnej konfiguracji pojazdu za pomocą diagnostyki OEM (np. Xentry/Star Diagnosis). Dlaczego? Różne wersje wyposażenia (pakiety świateł, czujniki parkowania, asystent holowania, systemy bezpieczeństwa) mają różne wymagania co do modułów elektrycznych i oprogramowania. Identyfikacja typu magistrali CAN (wersja, prędkość) jest krytyczna dla doboru odpowiedniego dekodera.

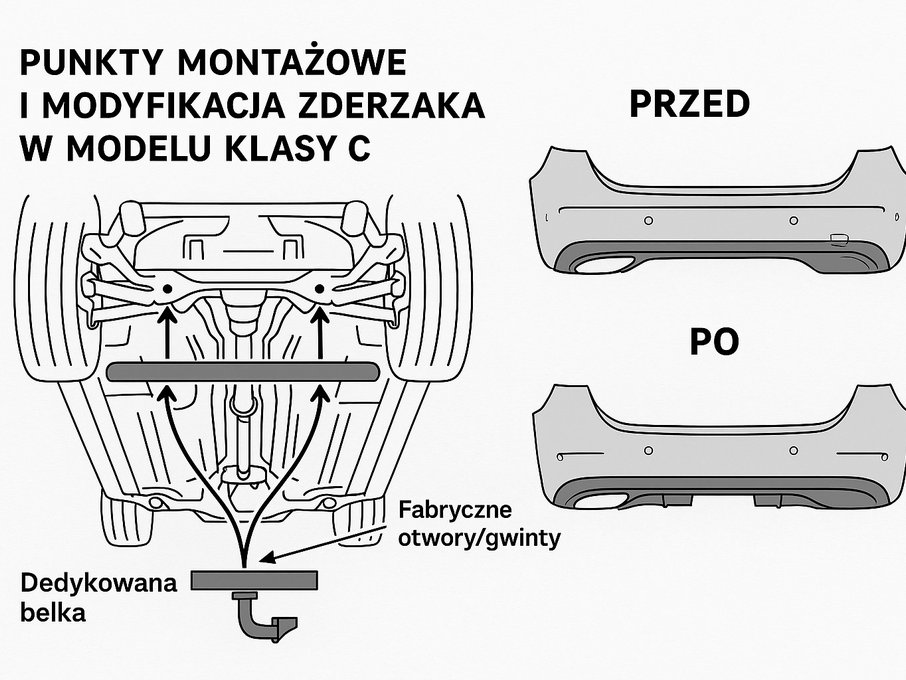

Weryfikacja Punktów Montażowych i Konstrukcji Podwozia

Nie każdy Mercedes ma fabrycznie przygotowane miejsca pod hak. Należy dokładnie sprawdzić konstrukcję tylnego podwozia, obecność wzmocnień i możliwość zastosowania dedykowanego wspornika montażowego (tzw. belki nośnej). W modelach z obniżanym zawieszeniem powietrznym konieczna jest dodatkowa analiza przestrzeni.

Ocena Zderzaka i Potrzeba Modyfikacji

Większość montaży wymaga demontażu i precyzyjnego przycięcia oryginalnego zderzaka. To nie jest "zwykłe cięcie" – wymaga szablonów (najlepiej OEM lub precyzyjnie wykonanych) i narzędzi gwarantujących czystą krawędź bez strzępienia. Wersje AMG Line/Sport często mają inne kształty zderzaków! Pomijanie tej oceny prowadzi do nieestetycznych efektów lub problemów z zamknięciem haka.

Dobór Komponentów: Dedykowany vs. Uniwersalny – Rzecz o Kompatybilności

Mity i Rzeczywistość Haków "Uniwersalnych"

Choć tańsze, rzadko są prawdziwie uniwersalne w Mercedesach. Problem leży w:

• Geometrii: Brak idealnego dopasowania do konstrukcji podwozia, prowadzący do nadmiernych naprężeń.

• Bezpieczeństwie: Brak homologacji dla konkretnego modelu/VIN, unieważniający ubezpieczenie i narażający na mandat.

• Elektronice: Praktycznie niemożliwa pełna i bezpieczna integracja z CAN Bus bez dedykowanego dekodera.

Kluczowe Zalety Rozwiązań Dedykowanych

To nie marketing, a inżynieria:

• Bezpieczeństwo Konstrukcyjne: Belka nośna projektowana i testowana pod konkretny model, montowana w fabryczne punkty, często wzmacniając konstrukcję.

• Homologacja (ECE R55): Legalność, gwarancja jakości i bezpieczeństwa, brak problemów z rejestracją/ubezpieczeniem.

• Gotowość na Elektronikę: Zestaw zawiera dedykowany moduł elektryczny z dekoderem CANoraz przewody z fabrycznymi wtyczkami. To podstawa.

Parametry Techniczne, Które Mówią Więcej Niż Marka

Skup się na:

• Wartość D (kN): Najważniejszy parametr wytrzymałościowy. Dla Mercedesów klas średnich i wyższych zwykle 10-15 kN.

• Maksymalny Uciąg (kg): R (np. 2000kg, 2500kg). NIGDY nie przekraczaj DMC przyczepy!

• Maksymalny Nacisk na Kulę (kg): S (zwykle 70-110kg). Przekroczenie obciąża nadmiernie zawieszenie.

• Klasa Kuli (np. H50, B50): Dopasowana do haka i haka przyczepy.

Proces Montażu Krok Po Kroku: Precyzja to Podstawa

Demontaż Zderzaka i Dostęp do Konstrukcji:

Wymaga znajomości systemu zatrzasków i śrub zabezpieczonych przed dostępem. Używamy specjalistycznych kluczy i nasadek, by nie uszkodzić elementów. Każdy model ma swoją specyfikę (np. demontaż lamp, wycieraczek).

Montaż Belki Nośnej / Wspornika

Najczęściej mocowana śrubami wysokiej klasy (np. 10.9) do fabrycznych punktów w konstrukcji podwozia. Moment dokręcania jest kluczowy! Zbyt słaby – luz, zbyt mocny – uszkodzenie gwintu lub belki. Stosujemy klucze dynamometryczne.

Precyzyjne Cięcie Zderzaka

Używamy dedykowanych szablonów dla danego modelu i wersji zderzaka. Cięcie wykonujemy pilnikami włosowymi lub specjalistycznymi narzędziami dla idealnie gładkiej krawędzi. Wersje z czujnikami parkowania wymagają wyjątkowej precyzji w okolicach otworów sensorów!

Instalacja Mechanizmu Haka (Wpinany/Odchylany)

Montaż do belki nośnej. Sprawdzenie płynności ruchów, zabezpieczenia antykradzieżowego (jeśli dotyczy) i prawidłowego zamykania/otwierania względem przyciętego zderzaka.

Elektryka: Serce Systemu – Integracja z CAN Bus

Dlaczego "Przepięcie Żyłki" to Katastrofa?

Podłączenie wiązki uniwersalnej bezpośrednio do instalacji pojazdu omija system CAN Bus. Komputer Mercedesa nie widzi przyczepy, co powoduje:

• Błędy systemów bezpieczeństwa: ESP, ABS, Asystent Holowania nie działają prawidłowo z przyczepą.

• Uszkodzenia modułów: Skoki napięcia lub nieprawidłowa komunikacja mogą spalić drogie sterowniki (np. sterownik świateł tylnych, moduł parkowania).

• Brak funkcji dedykowanych: Niewłączanie trybu holowania, brak korekty świateł załadowania, błędne wskazania czujników parkowania.

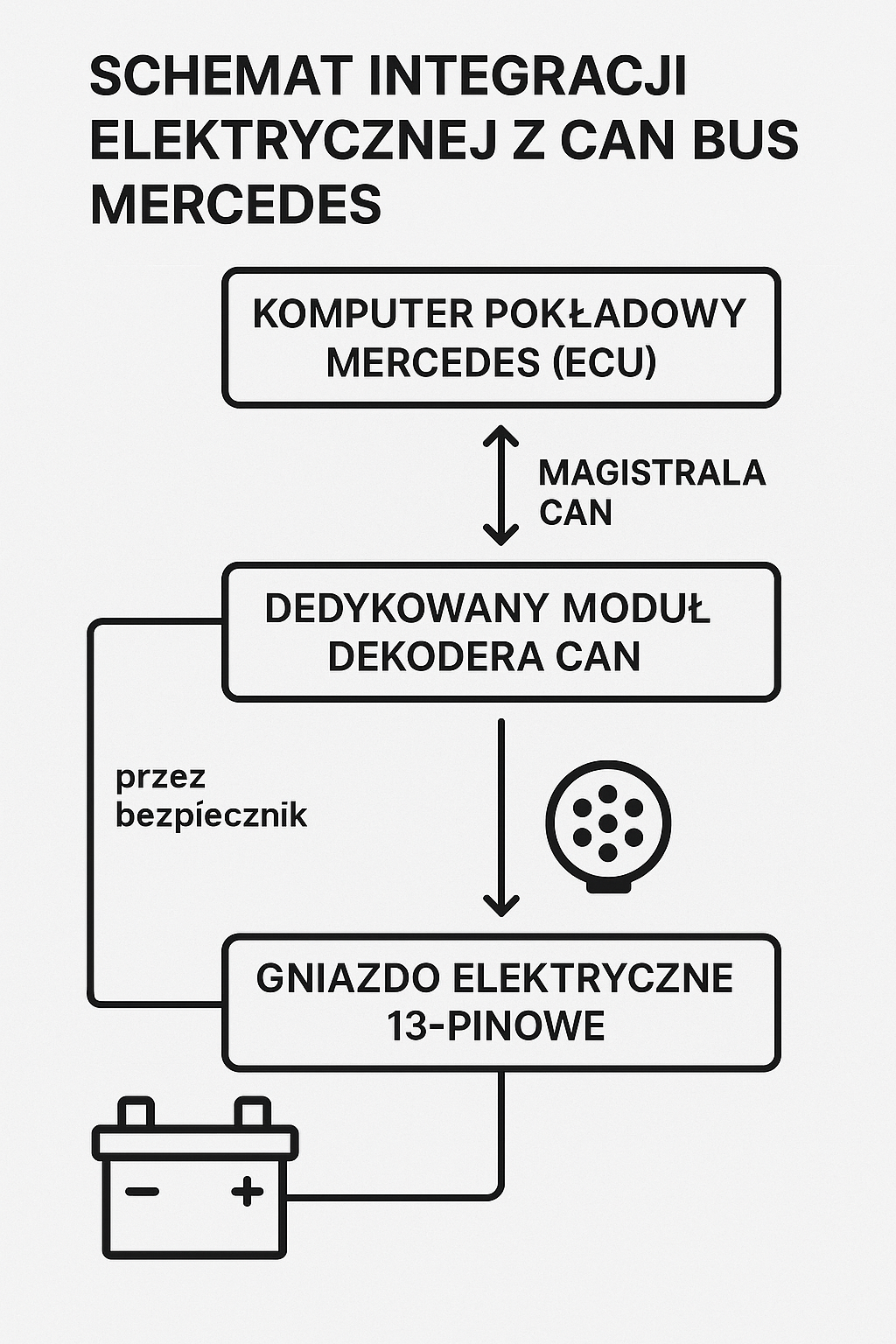

Rola i Montaż Dedykowanego Modułu Dekodera CAN

To "tłumacz" między przyczepą a komputerem Mercedesa. Montaż polega na:

1. Fizycznym podłączeniu: Często pod fotel kierowcy/pasażera lub w bagażniku, za pomocą fabrycznych złączy (plug&play).

2. Zasileniu: Zwykle bezpośrednio z akumulatora (przez bezpiecznik) plus podłączenie do magistrali CAN.

3. Konfiguracji/Kodowaniu: Najważniejszy etap! Wymaga użycia diagnostyki OEM (Xentry/Star)do aktywacji w komputerze pokładowym funkcji "przyczepy". Bez tego moduł jest bezużyteczny. Ustawiane są parametry przyczepy, kalibracja systemów.

Podłączenie Gniazda Elektrycznego (7-pin / 13-pin)

Montowane zwykle w uchwycie obok kuli lub w zderzaku. Wodoszczelność i zabezpieczenie przed brudem są kluczowe! Przewody prowadzone są w sposób chroniący przed przetarciem i wpływem temperatury.

Kalibracja i Testy Końcowe – Gwarancja Bezpieczeństwa

Aktywacja Funkcji Holowania w Komputerze Pokładowym

Ponownie za pomocą diagnostyki OEM. Sprawdzenie poprawności kodowania modułu dekodera.

Kalibracja Czujników Parkowania

Obowiązkowa po każdym demontażu zderzaka! System musi "nauczyć się" nowej geometrii tylnej części pojazdu z hakiem. Wykonywana specjalistycznym sprzętem kalibracyjnym (tarcze, lasery) podłączonym do komputera diagnostycznego.

Testy Elektryczne i Funkcjonalne

• Sprawdzenie działania WSZYSTKICH świateł przyczepy (w tym przeciwmgielnych, cofania) z wnętrza pojazdu.

• Test działania asystenta holowania (jeśli auto ma tę funkcję).

• Sprawdzenie, czy komputer pokładowy prawidłowo rozpoznaje podłączenie/odłączenie przyczepy.

• Sprawdzenie braku kodów błędów w systemach związanych z tylną częścią pojazdu.

Test Mechaniczny

Wizualna kontrola mocowania, luzów. Zalecane (choć nie zawsze wykonywane w warsztatach) statyczne obciążenie kuli kontrolnym ciężarem (np. 50-70kg) w celu wstępnego "dosiedzenia" konstrukcji.

Dokumentacja i Homologacja – Niezbędny Formalny Finisz

• Protokół Montażu i Dokumenty Homologacyjne

  • Protokół wykonania usługi: Z opisem prac, użytych komponentów (typ, wartości D/R/S), numerami homologacji.

  • Oryginalną Tabliczkę Znamionową Homologacyjną (ECE R55): Metalową plakietkę z danymi haka (D, R, S, numer E) – to jedyny dowód legalności! Musi być trwale przymocowana w pobliżu haka.

  • Dokument Homologacyjny: Potwierdzający zgodność dla danego modelu/VIN.

• Rejestracja Haka w Dowodzie Pojazdu: Klient, na podstawie otrzymanych dokumentów (protokół, homologacja), ma obowiązek zgłosić hak do wydziału komunikacji w celu dopisania do dowodu rejestracyjnego.

Najczęstsze Błędy i Ich Konsekwencje – Ostrzeżenie od Fachowców

• Błąd: Pominięcie diagnostyki przedmontażowej i kodowania modułu CAN.

  • Konsekwencja: "Check Engine", wyłączone systemy bezpieczeństwa, nieprawidłowe działanie świateł/czujników, potencjalne uszkodzenia elektroniki.

• Błąd: Montaż haka uniwersalnego bez homologacji lub niekompatybilnego.

  • Konsekwencja: Problemy prawne (mandat, brak ubezpieczenia), ryzyko uszkodzenia konstrukcji pojazdu, unieważnienie gwarancji.

• Błąd: Nieprawidłowe cięcie zderzaka / brak kalibracji czujników parkowania.

  • Konsekwencja: Nieestetyczny wygląd, uszkodzenie zderzaka, fałszywe alarmy czujników parkowania lub ich całkowite nie działanie.

• Błąd: Nieprawidłowy moment dokręcenia / brak kontroli luzów.

  • Konsekwencja: Poluzowanie się konstrukcji w trakcie jazdy, poważne zagrożenie bezpieczeństwa, uszkodzenie podwozia.

• Błąd: Brak dokumentacji homologacyjnej.

  • Konsekwencja: Niemożność legalnego użytkowania haka, problemy podczas przeglądu rejestracyjnego.

---

Szybkie Wnioski: Kluczowe Zasady Fachowego Montażu

• 🗜️ Diagnostyka Przede Wszystkim: Pełny odczyt konfiguracji i systemu CAN to podstawa doboru komponentów.

• ⚙️ Dedykowana Belka i Moduł CAN: Jedyna gwarancja bezpieczeństwa konstrukcyjnego i elektronicznej kompatybilności.

• 📐 Precyzja w Cięciu i Montażu: Szablony, narzędzia dynamometryczne i doświadczenie są niezbędne.

• 💻 Kodowanie i Kalibracja Są Obowiązkowe: Bez diagnostyki OEM (Xentry/Star) i kalibracji czujników montaż jest niekompletny i ryzykowny.

• 📝 Homologacja i Dokumentacja to Mus: Tabliczka znamionowa ECE R55 i dokumenty są konieczne do legalnego użytkowania.

• 🔧 Unikaj "Tanich Rozwiązań": Błędy w montażu haka w Mercedesie naprawia się drogo. Inwestycja w fachowy warsztat się opłaca.

---

Zaufaj Specjalistom od Mercedesów

Montaż haka holowniczego w Mercedesie-Benz to inżynierskie wyzwanie, które wymaga znacznie więcej niż podstawowych umiejętności mechanicznych. To synergia precyzyjnej mechaniki, głębokiej wiedzy elektronicznej (CAN Bus), znajomości homologacji i dostępu do specjalistycznego sprzętu diagnostycznego oraz montażowego. Wybór warsztatu, który traktuje ten proces kompleksowo i z szacunkiem dla skomplikowanej natury tych pojazdów, jest kluczowy dla bezpieczeństwa, zachowania wartości auta i uniknięcia frustrujących (i kosztownych) problemów. Stern Expert od lat specjalizuje się w elektryce i mechanice Mercedesów. Nasz warsztat wyposażony jest w diagnostykę Xentry/Star, narzędzia dynamometryczne, sprzęt do kalibracji ADAS oraz posiada niezbędną wiedzę i doświadczenie, by przeprowadzić montaż haka holowniczego zgodnie z najwyższymi standardami – tak, jakby zrobiła to fabryka. Nie ryzykuj. Zleć to specjalistom.

✉️ Chcesz wiedzieć, jak to wygląda w Twoim modelu? Przyślij VIN lub model/rocznik Mercedesa, a przygotujemy szczegółową, techniczną wycenę montażu z dedykowanym komponentem KONTAKT Z NAMI

---

FAQ: Techniczne Pytania od Klientów Warsztatu (H2)

1. Czy montaż haka zawsze wymaga kalibracji czujników parkowania?
   Tak, zawsze po demontażu i ponownym montażu zderzaka, co jest nieodłączne przy instalacji haka. To konieczne dla ich poprawnego działania.

2. Co się stanie, jeśli nie zakoduję modułu dekodera CAN po montażu?
   Systemy elektryczne pojazdu nie będą widziały przyczepy. Pojawią się błędy (Check Engine), systemy bezpieczeństwa (ESP, asystent holowania) mogą nie działać, a światła przyczepy mogą działać nieprawidłowo lub wcale.

3. Czy mogę zamontować hak o wyższych parametrach (np. D=15kN) niż minimalnie wymagany?
   Tak, o ile konstrukcja Twojego Mercedesa na to pozwala (sprawdzamy w dokumentacji technicznej/modelu) i hak posiada homologację dla Twojego VIN. To często bezpieczniejsze rozwiązanie.

4. Jak sprawdzić, czy warsztat ma prawdziwą diagnostykę OEM (Xentry/Star)?
   Zapytaj wprost i poproś o pokazanie urządzenia oraz możliwości odczytu pełnej konfiguracji Twojego auta. Prawdziwe Xentry/Star ma specyficzny interfejs i dostęp do kodowania/parametryzacji.

5. Dlaczego czas montażu jest tak długi (często 4-6h)?
   To czas potrzebny na: diagnostykę, demontaż zderzaka, precyzyjne cięcie, montaż belki i mechanizmu, instalację i kodowanie modułu elektrycznego CAN, podłączenie gniazda, kalibrację czujników, testy funkcjonalne i dokumentację. Precyzja wymaga czasu.

Żródła:

1. Mercedes-Benz Workshop Information System (WIS) - Procedury montażu akcesoriów.
2. Norma ECE Regulacja No. 55 (Uniform provisions concerning the approval of mechanical coupling components of combinations of vehicles).
3. SAE Technical Papers: "Challenges in Integrating Trailer Modules into Modern Vehicle CAN Networks".
4. Bosch Automotive Handbook (Rozdział: Elektroniczne systemy wspomagania kierowcy - wpływ przyczepy).
5. Procedury Kalibracji Systemów ADAS (np. kamery, czujniki US) wg. specyfikacji producentów pojazdów (Mercedes-Benz).
